دستگاه کنترل کیفی و ابعادی اورینگ و واشر

امروزه ماشین بینایی کاربردهای مختلفی در صنعت داشته و مهمترین این کاربردها بازرسی سطوح مختلف و بررسی معایب آن و همچنین اندازه برداری ابعادی است. شرکت دیتا بنیان به عنوان شرکتی پیشرو در این حوزه توانسته با بکارگیری تجهیزات روز دنیا و دانش فنی خود، پیشرفته‌ترین سیستم‌های مبتنی بر ماشین بینایی را طراحی و به بازار عرضه نماید.

اورینگ رایج‌ترین درزگیر مورد استفاده در صنعت به شمار می رود. از این رو اندازه گیری و بازرسی دقیق آن نقش مهمی در کیفیت درزگیری قطعات دارد. بازرسی‌های انسانی یک روش سنتی برای جداسازی اورینگ‌های معیوب بوده که از ثبات کافی برخوردار نبوده و گذشته از زمان گیر بودن، به هیچ وجه کامل نیست. هدف این دستگاه به کارگیری الگوریتم‌های آشکارسازی بر مبنای ماشین بینایی جهت دستگاه کنترل کیفی اورینگ‌ و واشر ها بوده است. الگوریتم اندازه گیری ابعادی دقیق جهت اندازه گیری قطر داخلی و خارجی و ضخامت مقطعی اورینگ، همچنین الگوریتم درجه بندی معایب سطح اورینگ است. این بازرسی ها را می‌توان در گستره ایی از سطوح بالایی، پایینی، داخلی و خارجی اورینگ بسته به نیاز گسترش داد.

این دستگاه به گونه‌ای طراحی شده است که تصاویر گرفته شده از اورینگ را آنالیز کرده و فرآیند بازرسی و اندازه گیری را بر روی آن انجام می‌دهد. نتایج آزمایش‌های متعدد نشان می‌دهد که سیستم ویژن طراحی شده قادر به اندازه گیری و بازرسی اورینگ‌ها با دقت خوب و موثر است. با استفاده از دستگاه‌های کنترل کیفی هوشمند می‌توان کنترل دقیقی بر روی کیفیت صد در صد محصولات تولیدی داشت. از اینرو با درجه بندی محصولات تولیدی را بر اساس میزان کیفیتی که دارند با قیمت های متفاوت به بازار عرضه نمود. ماشین بینایی یک ابزار ممتاز برای بازرسی بوده که از المان‌های متنوعی شامل ابزارهای الکترونیکی و مکانیکی تشکیل شده است.

با گسترش سریع پردازش تصویر و تشخیص الگوها، ماشین بینایی بیش از پیش مورد توجه قرار گرفته و به صورت گسترده در حوزه‌های صنعتی جهت ساده سازی، غیرتماسی کردن و به عنوان یک روش مستحکم مورد استفاده قرار می گیرد.

• سرعت بازرسی دستگاه کنترل کیفی اورینگ و واشر، با سرعت 5 قطعه در ثانیه برای کوچک‌ترین سایز. دقت اندازه گیری ابعادی از تلرانس 01 / 0± تا 05 / 0± میلیمتر بسته به قطر.
• آشکارسازی معایب سطح از سایز 0/1 mm به بالا.
• بازرسی از قطر 5 mm و ارتفاع 1 mm تا حداکثر قطر 100 mm و ارتفاع 10 mm .
• امکان بازرسی ابعادی قطعاتی مانند پکینگ، گردگیر بصورت سفارشی.
• نرم افزار با امکان گزارش گیری آمار تولید

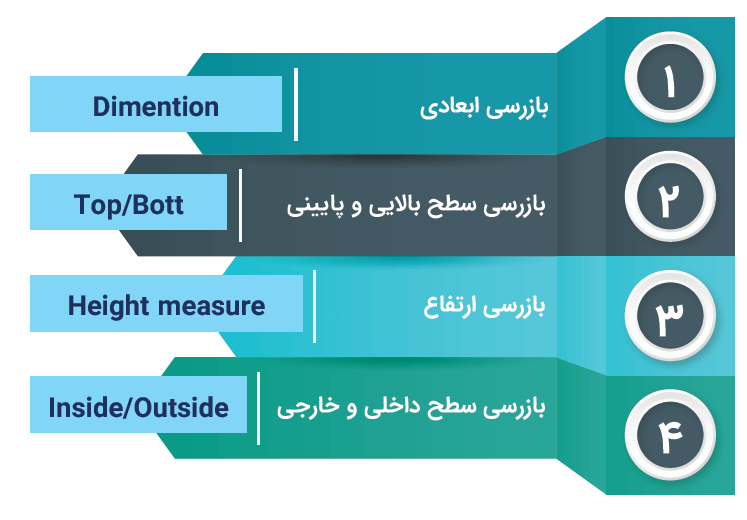

• بازرسی ابعادی با تشخیص پلیسه و خوردگی لبه
• بازرسی ارتفاع
• بازرسی سطح بالایی
• بازرسی سطح پایینی

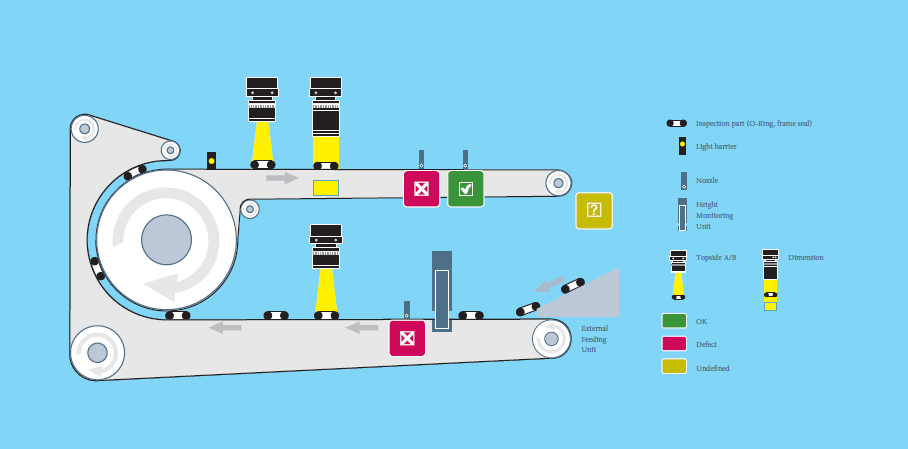

دستگاه NISOI-C1 یکی از متنوعات مهم دستگاه کنترل کیفی اورینگ و واشر است. قطعات توسط بالابر و یا یک سیستم ویبره بر روی کانوایر دستگاه وارد شده و بازرسی های مختلف بر روی آن انجام می‌شود. طراحی این دستگاه از ابعاد مناسبی برخوردار بوده و برای بازرسی قطعات ریز انتخاب مناسبی محسوب می‌شود. انواع قطعات لاستیکی، پلاستیکی و فلزی با قطر کمتر از 5 میلی متر را می‌توان به خوبی با این دستگاه کنترل کرد. همچنین این دستگاه قیمت مناسب‌تری نسبت به سایر دستگاه‌ها داشته و گزینه مناسبی برای کارگاه‌های کوچک است.

• بازرسی ابعادی با تشخیص پلیسه و خوردگی لبه
• بازرسی ارتفاع
• بازرسی سطح بالایی
• بازرسی سطح داخلی
• بازرسی سطح خارجی

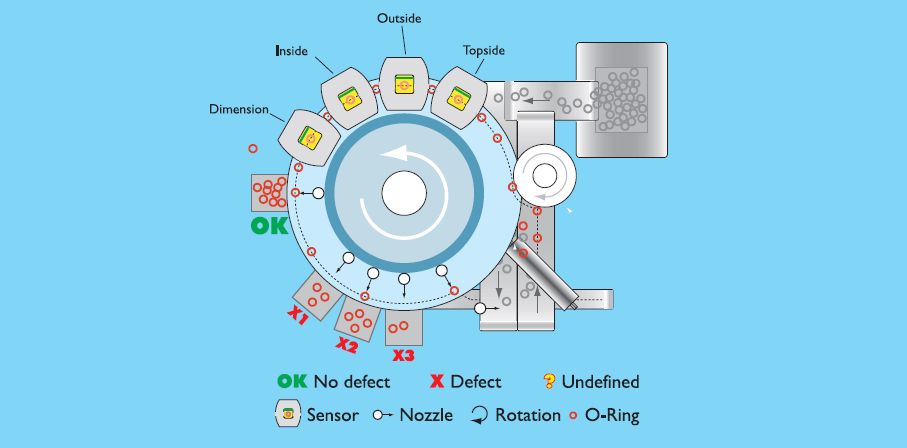

در این دستگاه قطعات توسط بالابر بر روی دیسک شیشه ایی دستگاه وارد شده و بازرسی های مختلف بر روی آن انجام می‌شود. طراحی این دستگاه از ابعاد متوسط برخوردار بوده است. برای بازرسی قطعات تا قطر 50 میلی متر انتخاب مناسبی محسوب می شود. انواع قطعات لاستیکی، پلاستیکی و فلزی با قطر کمتر از 30 میلی متر را می‌توان به خوبی با این دستگاه کنترل کرد. این دستگاه یک میان رده مناسب محسوب شده و بازرسی قطعاتی مانند پکینگ و گردگیر را به خوبی انجام می‌دهد.

در این دستگاه قطعات توسط بالابر بر روی دیسک شیشه ایی دستگاه وارد شده و بازرسی های مختلف بر روی آن انجام می‌شود. طراحی این دستگاه از ابعاد بزرگی برخوردار بوده و برای بازرسی قطعات تا قطر 100 میلی متر انتخاب مناسبی محسوب می‌شود. انواع قطعات لاستیکی، پلاستیکی و فلزی با قطر کمتر از 10 میلی متر را می‌توان به خوبی با این دستگاه کنترل کرد. این دستگاه یک دستگاه تمام عیار محسوب شده و ایستگاههای بازرسی متنوعی را می‌توان بر روی آن پیاده‌سازی کرد. این دستگاه گزینه مناسبی برای تولید کنندگان بزرگ بوده و با آن می‌توان محصولات متنوعی را بازرسی کرد. دستگاه‌های مختلف را می‌توان بنا به نیاز مشتریان بصورت سفارشی آماده ساخته و مشتریان می‌توانند ایستگاه‌های بازرسی مورد نیاز خود را سفارش دهند.

شرکت دیتا بنیان توانایی تولید انواع دستگاه تخصصی کنترل کیفی و شمارنده با سابقه چندین ساله وهمکاری با شرکت ها وکارخانجات بزرگ کشور را دارد.
جهت دریافت اطلاعات بیشتر کارشناسان ما آماده پاسخگویی میباشند. دیتا بنیان ارائه کننده تجهیزات بینایی ماشین و پردازش تصویر، مجری پروژه های بینایی ماشین و راه اندازی سیستم های کنترل کیفی بر روی خطوط تولید در تمامی صنایع میباشد. نرم افزار هوشمند این سیستم به صورت کامل توسط مهندسین شرکت دیتا بنیان طراحی و پیاده سازی شده است.
شرکت دیتا بنیان در حوزه هوش مصنوعی و بینایی ماشین صنعتی در کشور آماده پیاده سازی و راه اندازی کامل دستگاه کنترل کیفی و ابعادی اورینگ و واشر در کارخانجات تولید این محصول می باشد.
