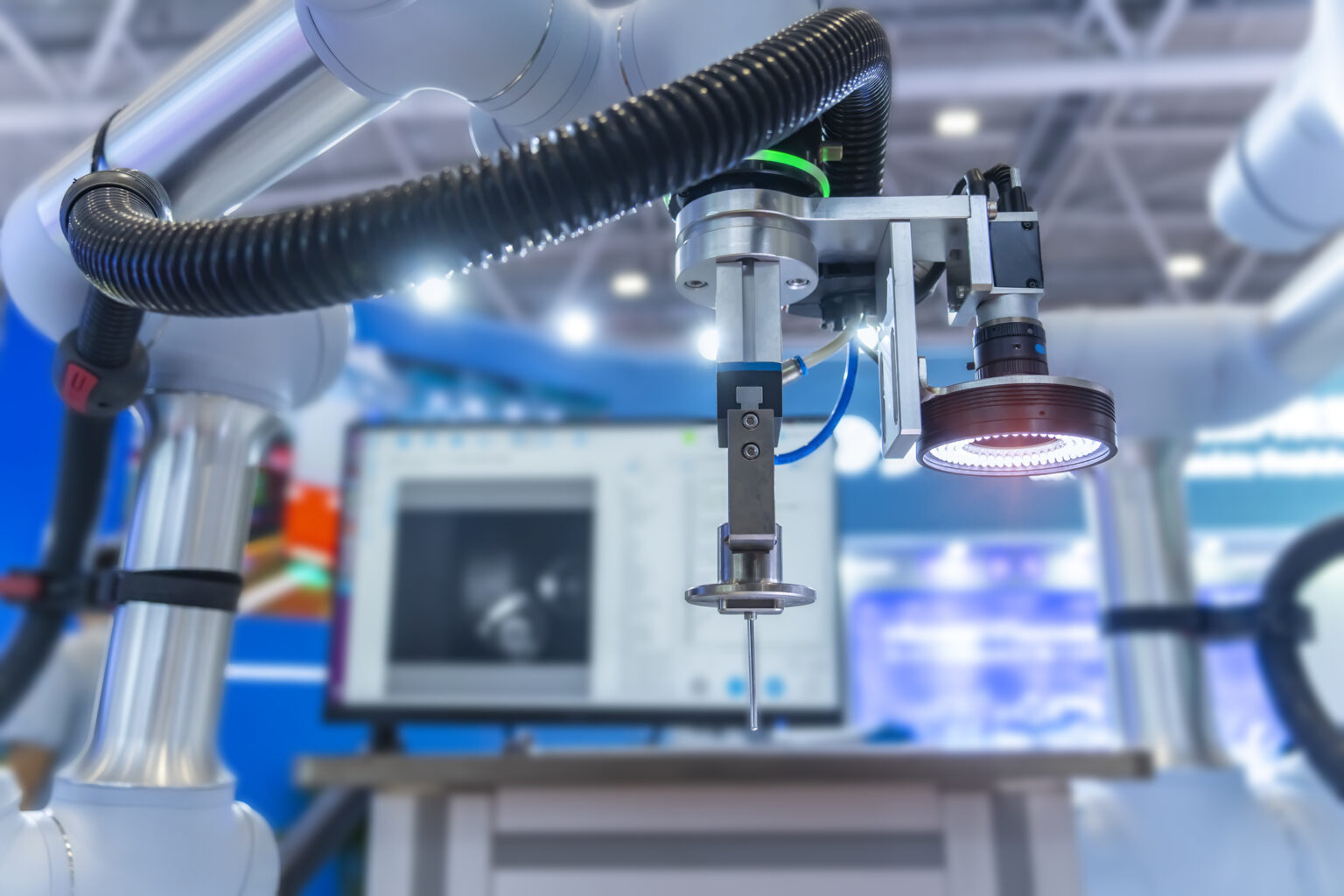

دقیق ترین اندازه گیری ها با استفاده از بینایی ماشین

اصول اندازه‌گیری دقیق با بینایی ماشین

در هسته خود، یک سیستم اندازه‌گیری بینایی ماشین بر سه بخش اساسی استوار است:

1. گردآوری تصویر: دوربین‌ها (سیاه و سفید یا رنگی)، لنزها، منابع نور و گاهی فیلترها، داده‌های تصویری خام را جمع‌آوری می‌کنند.
2. پردازش و تحلیل تصویر: الگوریتم‌ها ویژگی‌های مورد نظر را از تصویر استخراج کرده، هندسه شیء را مشخص می‌کنند و در نهایت ابعاد آن را محاسبه می‌نمایند.
3. یکپارچه‌سازی و کنترل سیستم: اجزای سخت‌افزاری و نرم‌افزاری برای هماهنگ‌سازی فرآیند ثبت تصویر، پردازش نتایج و برقراری ارتباط با سیستم‌های دیگر (مانند PLCها، ربات‌ها، پایگاه‌های داده) با یکدیگر تعامل دارند.

معیارهای کلیدی عملکرد:

• وضوح (Resolution): کوچک‌ترین جزئیاتی که سیستم قادر به تشخیص آن است. این معیار به اندازه پیکسل حسگر و کیفیت سیستم اپتیکی بستگی دارد.
• دقت (Accuracy): میزان نزدیکی مقدار اندازه‌گیری‌شده به مقدار واقعی. این معیار تحت تأثیر کالیبراسیون سیستم و خطاهای الگوریتمی قرار دارد.
• تکرارپذیری (Precision/Repeatability): میزان پایداری و یکنواختی نتایج در اندازه‌گیری‌های مکرر تحت شرایط ثابت.
• توان عملیاتی (Throughput): تعداد فریم در ثانیه یا تعداد قطعات پردازش‌شده در ساعت. این معیار به عواملی چون زمان نوردهی، سرعت پردازش و کنترل نور بستگی دارد.

دستیابی به تعادل مطلوب بین وضوح، دقت و توان عملیاتی، مستلزم طراحی دقیق سیستم است. استفاده از حسگرهای با وضوح بالاتر و اپتیک‌های دقیق‌تر، قابلیت اندازه‌گیری را افزایش می‌دهد، اما در عین حال نیازمند قدرت پردازشی بیشتر و کنترل دقیق‌تر نورپردازی است.

سیستم‌های تصویربرداری و اپتیک

انتخاب دوربین:

• نوع حسگر: حسگرهای CMOS به دلیل سرعت بالا و قابلیت ادغام آسان، انتخاب غالب در صنعت هستند. در مقابل، حسگرهای CCD در شرایط نور کم، نویز کمتری تولید می‌کنند.
• گام پیکسل (Pixel Pitch): پیکسل‌های کوچکتر امکان وضوح بالاتری را فراهم می‌کنند، اما ممکن است حساسیت نوری را کاهش دهند.
• محدوده دینامیکی (Dynamic Range): این ویژگی زمانی اهمیت پیدا می‌کند که اجسام مورد اندازه‌گیری، بازتابندگی‌های متفاوتی داشته باشند. محدوده دینامیکی وسیع‌تر از بروز مشکلاتی چون اشباع یا افتادن در سایه جلوگیری می‌کند.

لنزها و میدان دید (Field of View - FOV):

فاصله کانونی لنز و اندازه حسگر، میدان دید و وضوح مکانی (Spatial Resolution) را تعیین می‌کنند. برای اندازه‌گیری‌های دقیق در بینایی ماشین، لنزهای تله‌سنتریک (Telecentric) که پرتوهای نوری ورودی به آن‌ها موازی است، اهمیت ویژه‌ای دارند. این نوع لنزها اعوجاج ناشی از پرسپکتیو را در عمق میدان حذف کرده و تضمین می‌کنند که اندازه ظاهری شیء، مستقل از موقعیت آن در محور Z (عمق)، ثابت باقی بماند.

• مقایسه لنز تله‌سنتریک با لنز استاندارد:
• لنز تله‌سنتریک: بزرگنمایی ثابت، اعوجاج لنزی بسیار ناچیز، اما معمولاً بزرگ‌تر و گران‌تر است.
• لنز استاندارد: اندازه کوچک‌تر و قیمت اقتصادی‌تری دارد، اما برای کاهش خطای پارالاکس و اعوجاج، نیازمند تنظیم دقیق (Alignment) است.

ملاحظات مربوط به نورپردازی:

نورپردازی یکنواخت و پایدار، اساس اندازه‌گیری‌های قابل اعتماد است. تکنیک‌های رایج نورپردازی عبارتند از:

• نورپردازی پس‌زمینه (Backlighting): تصاویری با کنتراست بالا ایجاد می‌کند و برای اندازه‌گیری ابعاد خارجی ایده‌آل است.
• نورپردازی میدان روشن (Bright-Field Lighting): جزئیات و بافت سطح اشیاء را برجسته می‌سازد.
• نورپردازی میدان تاریک (Dark-Field Lighting): با تاباندن نور از زوایای کم، لبه‌های اشیاء را پررنگ‌تر نشان می‌دهد.
• نورپردازی ساختاریافته (Structured Lighting): با نمایش الگوهای از پیش تعیین‌شده (مانند خطوط یا شبکه‌ها)، به استخراج شکل سه‌بعدی یا تشخیص عیوب سطحی کمک می‌کند.

انتخاب زاویه، شدت و طیف نور (مانند استفاده از نور مادون قرمز برای مواد مقاوم در برابر حرارت) اغلب نیازمند آزمون و خطا و گاهی اوقات ساخت راهنماها یا پخش‌کننده‌های نوری سفارشی است.

نور ساختاریافته و اسکن سه‌بعدی:

این روش با تاباندن الگوهای نوری (مانند خط یا شبکه) به جسم و تحلیل اعوجاج آن‌ها، به بازسازی شکل سه‌بعدی سطح می‌پردازد. روش‌های مختلفی مانند تک‌خطی، کدهای گری (Gray Code) و فاز شیفت (Phase Shift) با سطوح دقت متفاوتی وجود دارند. وضوح عمق به عواملی چون هندسه پروژکتور-دوربین، تراکم الگو و نویز بستگی دارد.

دوربین‌های زمان پرواز (ToF):

این دوربین‌ها با اندازه‌گیری زمان رفت و برگشت نور، نقشه‌های عمق را با سرعت بالا (در حد ویدیو) ایجاد می‌کنند و برای اندازه‌گیری اجزای متحرک مناسب هستند. با اینکه در تغییرات نور محیط مقاومند، اما بازتاب‌های چندگانه می‌توانند خطا ایجاد کنند و دقت عمق آن‌ها معمولاً در حد سانتی‌متر است. ترکیب داده‌های ToF با تصاویر با وضوح بالا، دقت را افزایش می‌دهد.

فرآیند اندازه‌گیری با بینایی ماشین:

یک خط لوله معمول شامل مراحل زیر است:

1. پیش‌پردازش: حذف نویز و افزایش کنتراست.
2. کشف ویژگی: یافتن نقاط کلیدی، لبه‌ها و گوشه‌ها.
3. برازش هندسی: تطبیق اشکال هندسی با ویژگی‌های کشف‌شده.
4. محاسبه ابعاد: اندازه‌گیری فواصل، زاویه‌ها و قطرها.
5. اعتبارسنجی آماری: حذف داده‌های نامعتبر و محاسبه عدم قطعیت.

سیستم‌های مدرن از پردازنده‌های گرافیکی (GPU) یا FPGA برای افزایش سرعت استفاده می‌کنند.

تحلیل خطا و عدم قطعیت:

برای اطمینان از دقت اندازه‌گیری، باید خطاها (سیستماتیک، تصادفی و محیطی) شناسایی و عدم قطعیت‌ها (با استفاده از روش‌های آماری مانند GUM یا شبیه‌سازی مونت کارلو) کمی‌سازی شوند.

یکپارچه‌سازی با اتوماسیون و صنعت ۴.۰:

سیستم‌های بینایی ماشین با شبکه‌های صنعتی و سیستم‌های نظارتی یکپارچه می‌شوند تا بازخورد لحظه‌ای، ثبت داده برای کنترل فرآیند و پردازش لبه (Edge Computing) را فراهم کنند. پیشرفت‌های 5G و شبکه‌سازی حساس به زمان (TSN) تأخیر را کاهش داده و امکان شبکه‌های بینایی توزیع‌شده را می‌دهند.

مطالعات موردی:

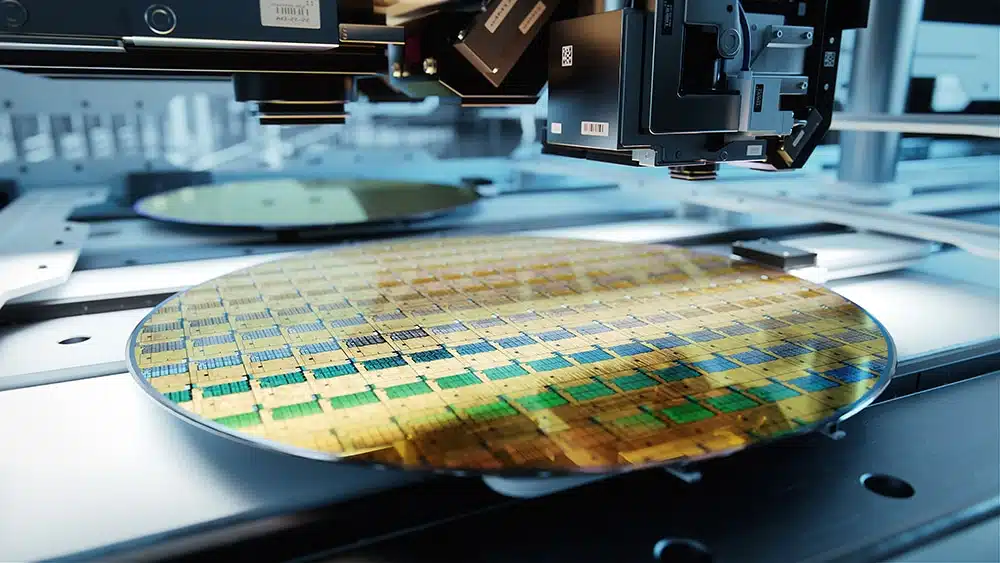

• بازرسی ویفر نیمه‌هادی: استفاده از اپتیک‌های پیشرفته و تداخل‌سنجی برای دقت نانومتری.
• بدنه خودرو: اسکنرهای سه‌بعدی برای اندازه‌گیری فاصله و هم‌سطحی با دقت زیرمیلیمتر.
• دستگاه‌های پزشکی: اندازه‌گیری هندسه اجزای میکرومتری با میکروسکوپ‌های با وضوح بالا.

چالش‌ها و راه‌حل‌ها:

• سطوح بازتابنده و شفاف: استفاده از فیلترهای پلاریزه و تصویربرداری چندطیفی.
• جهت‌گیری‌های متغیر: استفاده از فیکسچرها یا تطبیق ابر نقاط سه‌بعدی.
• توازن توان عملیاتی و وضوح: استفاده از آرایه‌های چنددوربینه و پردازش موازی، یا اولویت‌بندی ابعاد حیاتی.
• مقاومت محیطی: استفاده از محفظه‌های محافظ و پایه‌های ضد لرزش.

روندهای نوظهور:

• یادگیری عمیق: برای کشف ویژگی‌های پیچیده و جداسازی بهتر.
• شبکه‌های متروژی انتها-به-انتها: یکپارچه‌سازی بینایی، رباتیک و تحلیل ابری.
• تصویربرداری کوانتومی: برای دستیابی به وضوح فراتر از حد کلاسیک.
• اندازه‌گیری طیف‌سنجی: استنباط خواص ماده علاوه بر ابعاد هندسی.

نتیجه گیری:

بینایی ماشین به ابزاری کلیدی در صنایعی تبدیل شده که نیازمند دقت، سرعت و انعطاف‌پذیری فوق‌العاده هستند. با انتخاب صحیح تجهیزات تصویربرداری، طراحی نورپردازی بهینه، کالیبراسیون دقیق، استفاده از الگوریتم‌های پیشرفته (مانند تحلیل زیرپیکسلی) و ادغام با سیستم‌های اتوماسیون، می‌توان به سطوح اندازه‌گیری دست یافت که با روش‌های سنتی تماسی قابل مقایسه و حتی برتر است.

با پیشرفت‌های اخیر در حوزه یادگیری عمیق، حسگرهای نوری نوین و فناوری‌های تصویربرداری کوانتومی، آینده بینایی ماشین در اندازه‌گیری، با وضوح بالاتر، مقاومت بیشتر و هوشمندی افزون‌تر همراه خواهد بود. این پیشرفت‌ها، مرزهای بین توانایی‌های ادراک و اندازه‌گیری ماشین‌ها و انسان‌ها را کمرنگ‌تر خواهند کرد.
