تشخیص ترک فلزات با استفاده از بینایی ماشین
روشهای سنتی بازرسی، نظیر بازرسی چشمی دستی و تستهای اولتراسونیک، با وجود مزایایی که دارند، با چالشهایی چون احتمال خطای انسانی، کاهش دقت در خطوط تولید انبوه و محدودیت سرعت مواجه هستند.
در مقابل، سیستمهای بینایی ماشین انقلابی در این حوزه ایجاد کردهاند. این سیستمها با بهرهگیری از دوربینهای با وضوح بالا، الگوریتمهای پردازش تصویر پیشرفته و سختافزارهای صنعتی قابل اطمینان، قادرند حتی ریزترین ترکها را نیز در کسری از ثانیه تشخیص دهند و بدین ترتیب، کنترل کیفیت را به سطحی نوین ارتقا بخشند.
چالش های تشخیص ترک فلزات

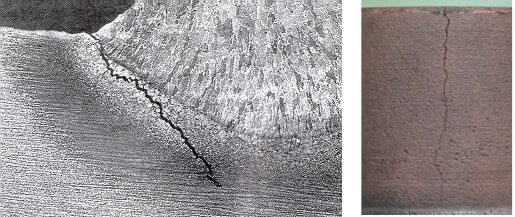

تشخیص ترک در سطوح فلزی به دلیل ویژگیهای نوری پیچیده و متغیر آنها، چالشبرانگیز است. عواملی چون کنتراست پایین ترک با سطح، بازتابهای خیرهکننده نور از سطوح صیقلی، اشکال هندسی نامنظم قطعات، وجود آلودگیهایی مانند گرد و غبار و روغن، و همچنین ضرورت بازرسی فوقالعاده سریع در خطوط تولید، فرآیند شناسایی این عیوب را دشوار میسازند.
برتری بینایی ماشین نسبت به روش های دیگر:
سیستمهای بینایی ماشین با ارائه مزایایی چون تکرارپذیری بینقص (بدون خستگی و با عملکرد ثابت)، سرعت خیرهکننده (تشخیص در چند میلیثانیه)، حساسیت فوقالعاده بالا (قابلیت شناسایی ترکهای میکروسکوپی)، امکان ثبت و تحلیل تصاویر برای بهبود مستمر مدلهای هوش مصنوعی، و قابلیت یکپارچهسازی آسان با سایر سیستمهای اتوماسیون صنعتی (مانند PLC و MES)، راهحلی کارآمد برای تشخیص ترک در فلزات محسوب میشوند.
نورپردازی در تشخیص ترک: کلید دیدن عیوب پنهان
همانطور که انتخاب دوربین مناسب برای تشخیص ترک اهمیت دارد، نورپردازی صحیح نیز نقشی حیاتی ایفا میکند. ترکها، به ویژه در سطوح فلزی، اغلب در شرایط نوری کنترلشده و با کنتراست مناسب بهتر نمایان میشوند. روشهای مختلفی برای دستیابی به این منظور وجود دارد:
- نورپردازی میدان تاریک (Darkfield): با تاباندن نور از زوایای کم، ترکها روشن شده و پسزمینه تاریک به نظر میرسد، که این امر کنتراست را به شدت افزایش میدهد.
- نورپردازی میدان روشن (Brightfield): در این روش، نور به صورت مستقیم تابیده میشود تا تفاوت در میزان بازتاب نور از سطح و ترکها به وضوح قابل مشاهده باشد.
- نور هممحور (Coaxial Lighting): با استفاده از یک beam splitter، نور همراستا با محور لنز تابانده میشود. این روش برای سطوح بسیار صاف و براق که بازتاب شدیدی دارند، ایدهآل است.
- نور ساختاریافته: با تاباندن الگوهای نوری مشخص روی سطح، میتوان ناهمواریها و تغییرات توپوگرافی ناشی از ترکها را آشکار ساخت.
نکته تخصصی: برای سطوح فلزی فوقالعاده براق، استفاده از نور قطبیشده همراه با یک فیلتر پلاریزه روی لنز دوربین میتواند بازتابهای ناخواسته و خیرهکننده نور را به میزان قابل توجهی کاهش دهد و به دیدهشدن بهتر ترکها کمک کند.
الگوریتمهای پردازش تصویر: مغز متفکر سیستم تشخیص ترک
پس از اینکه دوربین تصویری از سطح فلز تهیه کرد، نوبت به پردازش این دادهها میرسد تا عیوب شناسایی شوند. این پردازشها به دو دسته کلی تقسیم میشوند:
روشهای کلاسیک بینایی ماشین:

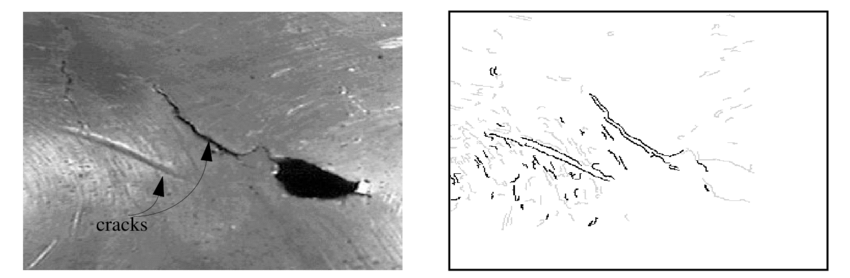

- تشخیص لبه (مانند الگوریتمهای Canny و Sobel): این الگوریتمها با شناسایی ناپیوستگیها و تغییرات ناگهانی در شدت روشنایی پیکسلها، خطوطی را که میتوانند نشاندهنده ترک باشند، مشخص میکنند.
- عملیات مورفولوژیکی: این تکنیکها برای حذف نویزهای احتمالی تصویر و همچنین بهبود شکل و پیوستگی نواحی شناسایی شده به عنوان ترک به کار میروند.
- بخشبندی ناحیهای و آستانهگذاری (Thresholding): در این روشها، نواحی مختلف تصویر بر اساس شدت روشنایی یا ویژگیهای دیگر از هم تفکیک شده و نواحی مشکوک به ترک (بر اساس معیارهای از پیش تعیینشده) جدا میشوند.
روشهای مبتنی بر هوش مصنوعی (یادگیری عمیق):
- شبکههای عصبی کانولوشنی (CNN): این شبکهها با دریافت تعداد زیادی تصویر از سطوح سالم و دارای ترک (دادههای برچسبخورده)، الگوهای پیچیده مرتبط با ترکها را یاد میگیرند و میتوانند با دقت بالایی ترکها را تشخیص دهند.
- Autoencoderها: این نوع شبکهها برای یادگیری بدون نظارت (Unsupervised Learning) بسیار کارآمد هستند. آنها یاد میگیرند که چگونه تصاویر نرمال را بازسازی کنند و در مواجهه با تصویری دارای ترک (که ناهنجاری محسوب میشود)، قادر به بازسازی دقیق آن نیستند و این تفاوت مبنای تشخیص عیب قرار میگیرد.
- مدلهای YOLO و Faster R-CNN: این معماریها به طور خاص برای شناسایی سریع و بلادرنگ (Real-time) اشیاء در تصاویر طراحی شدهاند و برای کاربردهایی که نیاز به سرعت بالا در خطوط تولید دارند، ایدهآل هستند.
جمع بندی:
تشخیص ترک فلز با بینایی ماشین یک راهکار اثباتشده برای کنترل کیفیت در صنایع تولیدی است. ترکیب دوربینهای صنعتی با کیفیت به همراه نورپردازی مناسب و پردازش هوشمند تصویر، امکان شناسایی ترک دقیق و بلادرنگ را فراهم میکند.
